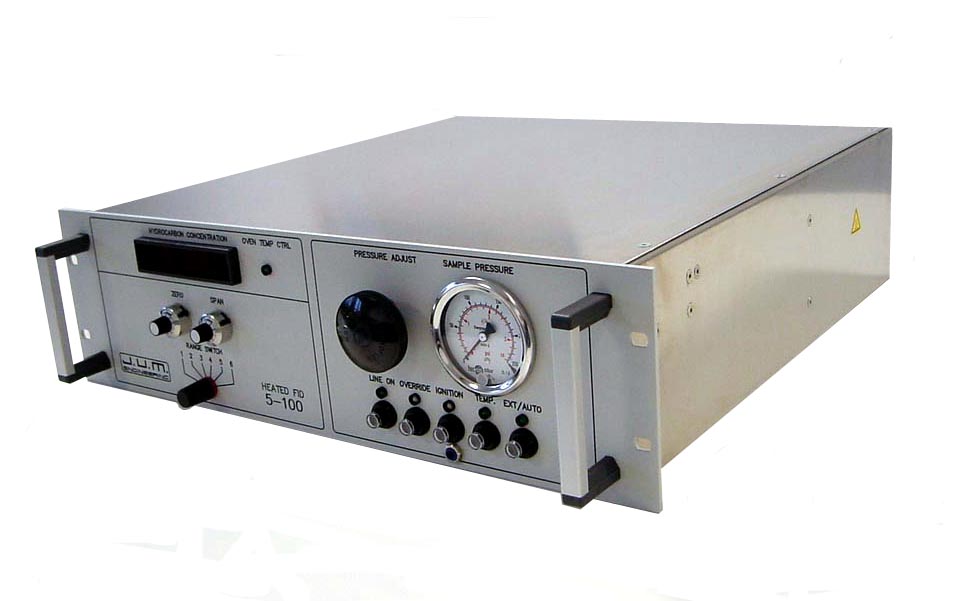

The Model 5-100 Heated FID Analyzer

The Model 5-100 Heated FID Analyzer for pure and ultra pure gas analysis. Our 5-100 is a compact heated FID analyzer for high purity gases applications. The H100 measures low trace total hydrocarbon concentration in CO2, Argon, Helium, Nitrogen N2O and many other technical gases. For fastest response and highest accuracy all components in contact with sample are housed in a 190 deg Celsius heated oven, except the pressure regulator. The Model 5-100 is ideally suited for the integration in low concentration semiconductor gases online inspection systems.

The 5-100 uses a hydrogen flame ionization detector (FID) in a heated oven to prevent the loss of high molecular weight hydrocarbons and to provide long term stability and reliable performance in the analysis of low trace concentration levels of hydrocarbon contaminants in high purity Hydrogen.

Features:

  • Heated oven FID, low priced, very economical
  • Low maintenance
  • Excellent long term stability
  • Conventional sample back pressure regulator (BPR)
  • 19-inch slim line design, 132mm high
  • Automatic flame out indicator with automatic fuel shut off valve
  • Fast response
  • Low fuel and air consumption
  • Very selective
  • All heated components in oven, except BPR
  • Microprocessor PID temperature controller for FID-oven

Applications:

  • Detection of low trace hydrocarbon levels in high purity industrial gases
  • Online inspection of high purity gas plumbing systems as used in the semiconductor industry
  • Online monitoring on loading terminals for high purity industrial gases

Der J.U.M. Engineering FID Modell 5-100 ist ein kompakter, vielseitig einsetzbarer beheizter Gesamtkohlenwasserstoff Analysator mit unbeheiztem Messgasdruckregler für hohe Genauigkeit, Empfindlichkeit und Stabilität.

Ausgerüstet ohne Messgaspumpe für den Betrieb in Systemen mit allgemeiner Messgaspumpe. Das Modell 5-100 besitzt einen Flammen Ionisations Detektor (FID) eingebaut in einer auf 190°C beheizten Kammer um den Verlust von Kohlenwasserstoffmolekülen mit hohem Molekulargewicht zu vermeiden und um zuverlässige Messergebnisse für Spurenmessungen in Reinstgasen sowie Luft und anderen Gasen zu ermöglichen.

Aufgrund seines Aufbaus eignet sich dieser Analysator hervorragend zur Integration in Analysesysteme für hochreine komprimierte Industriegase. In Systemen mit gemeinsamer Messgaspumpe eignet er sich hervorragend zur Qualitätskontrolle von Gasen aus biopharmakologischen Prozessen.

Als 5-100LT ist in einer speziellen Ausführung zur Messung von besonders niedrigen Kohlenwasserstoffspuren in Reinstgasen erhältlich.

Alle messgasführenden Komponenten sind in der beheizten Kammer integriert. Ein Brenngasabsperrventil mit Override Funktion ist ebenfalls in die automatische Flammenüberwachung integriert.

Merkmale:

  • In Deutschland entwickelt und hergestellt
  • Preisgünstig
  • Flachbauweise, leicht ausbaubar zu einer Mehrkanalanlage für Simultanmessungen an mehreren Messstellen
  • Automatische Flammenüberwachung
  • Sehr Hohe Verfügbarkeit
  • Stabiles Null- und Endpunkt- verhalten
  • Sehr geringe Querempfindlichkeiten gegenüber O2, CO, CO2, NO, SO2, HCl und Wasserdampf
  • Alle messgasführenden Komponenten beheizt (190°C)
  • Elektronischer PID Regler für Ofentemperatur
  • Geringer Brenngasverbrauch
  • Sehr wartungsarm und servicefreundlich



Anwendungsgebiete:

  • Spurenmessungen in Reinstgasen für die Lebensmittel- und Halbleiter- Industrie
  • Rückstandkontrolle von Kohlenwasserstoffen im CO2 bei der Getränkeherstellung
  • Überwachung von Pressluftreinigungssystemen auf Durchbruch von Kompressorölen
  • Rückstandkontrolle von Kohlenwasserstoffen im O2, N2 und Luft in biopharmakologischen Prozessen
  • Spurenmessungen zum Aufspüren von niedrigen Kohlenwasserstoffspuren in reinem CO2 oder Stickstoffüberwachung auf VOC und/oder Öldampfdurchbruch nach Pressluftreinigungssystemen
